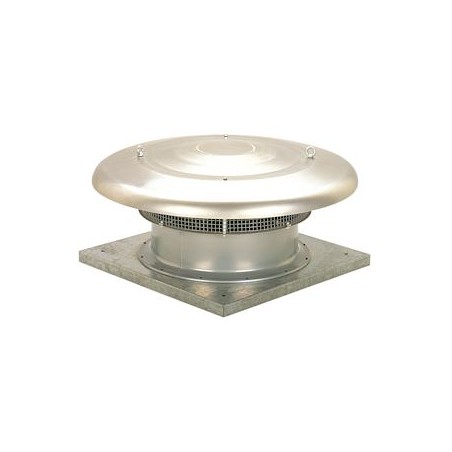

Tourelle d'extraction horizontale, 1930 m3/h, 4 pôles, tri 400V, D 315 mm

Fiche technique

Réf Fab

HCTT/4-315-B

Minimum (.P)

1.0

Multiple (.P)

1.0

fréquence

50 Hz

Gamme

Hctb/t

Multiple de vente

1

Code Douane

84145925

Réf produit

UNE204237

Matière

acier

protection de la surface du boîtier

revêtu

commande à distance possible

Non

classe de qualité matériau boîtier/corps

autre

nombre de phases

3

température moyenne maximale (permanente)

70 °C

avec protection thermique contre la surcharge

Oui

diamètre nominal du conduit

315 mm

raccordement électrique

borne de raccordement

entraînement indirect

Non

supporte protocole Modbus

Non

gestion via application

Non

nombre de pôles

4 pôles

classe de qualité matériau hélice

polypropylène (PP)

ventilateur en cas d'incendie

sans

matériau hélice

plastique

exécution axiale

Oui

protection de la surface de l'hélice

non traité

quantité d'air à 50 Pa

1124.59 m³/h

quantité d'air à 100 Pa

727.177 m³/h

ventilateur de toit d'amenée d'air

Non

direction de soufflage

horizontal

niveau de pression acoustique à 4 mètres (à l'extérieur)

48 dB(A)

avec interrupteur de mise en marche/arrêt

Non

avec silencieux

Non

dimensions intérieures du socle carré

560 mm

niveau de pression acoustique à 4 m (à l'extérieur) à Qmax

48 dB(A)

uniquement régime moteur

Oui

uniquement régime moteur ajustable avec

transformateur

régime sur-multiplié moteur avec

triangle-étoile

clapet antiretour

optionnel

ventilateur basculant

non

puissance spécifique ventilateur à Qmax

280 kW/(m³/s)

régime (nom.) moteur trs/min

1500 quadripolaire

forme capuchon

rond

côté de soufflage silencieux

Non

minuterie intégrée

Non

type de moteur

AC

tension nominale (Un)

400 V

gabarit

0 mm

avec capteur de pression

Non

convient capteur de pression (supplémentaire)

Non

débit d'air max à 50 Pa

1124.59 m³/h

avec surveillance du débit volumétrique

Non

débit d'air max à 100Pa

727.177 m³/h

avec télécommande sans fil

Non

hauteur utile

341 mm
