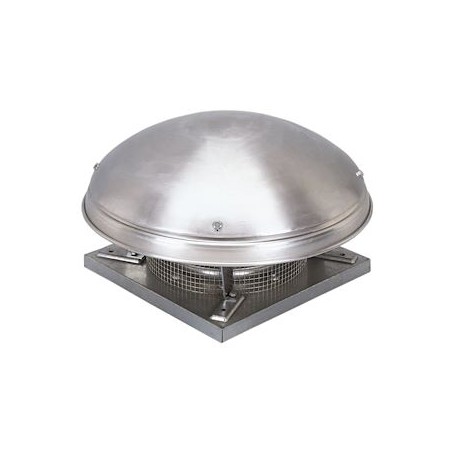

Tourelle horizontale confort/désenfumage 400°C/2h, 10200 m3/h, tri 400V, V2

Fiche technique

Réf Fab

CTHT/4-8/450V2

Minimum (.P)

1.0

Multiple (.P)

1.0

fréquence

50 Hz

Gamme

Cthb/t

Multiple de vente

1

Code Douane

84145935

Intensité

6.1 A

Réf produit

UNE204140

Matière

aluminium

protection de la surface du boîtier

non traité

commande à distance possible

Non

classe de qualité matériau boîtier/corps

autre

nombre de phases

3

température moyenne maximale (permanente)

120 °C

avec protection thermique contre la surcharge

Non

diamètre nominal du conduit

500 mm

raccordement électrique

borne de raccordement

tension de raccordement

3 * 400 V

entraînement indirect

Non

supporte protocole Modbus

Non

gestion via application

Non

nombre de pôles

4/8 pôles

classe de qualité matériau hélice

autre

ventilateur en cas d'incendie

F 400

matériau hélice

acier

exécution axiale

Non

protection de la surface de l'hélice

non traité

quantité d'air à 50 Pa

10056.7 m³/h

quantité d'air à 100 Pa

9780.66 m³/h

ventilateur de toit d'amenée d'air

Non

direction de soufflage

horizontal

niveau de pression acoustique à 4 mètres (à l'extérieur)

70 dB(A)

avec interrupteur de mise en marche/arrêt

Non

avec silencieux

Non

dimensions intérieures du socle carré

710 mm

niveau de pression acoustique à 4 m (à l'extérieur) à Qmax

70 dB(A)

uniquement régime moteur

Non

régime sur-multiplié moteur avec

dahlander

clapet antiretour

sans

ventilateur basculant

non

puissance spécifique ventilateur à Qmax

836 kW/(m³/s)

régime (nom.) moteur trs/min

1500 quadripolaire

forme capuchon

rond

côté de soufflage silencieux

Non

minuterie intégrée

Non

type de moteur

AC

tension nominale (Un)

400 V

gabarit

0 mm

avec capteur de pression

Non

convient capteur de pression (supplémentaire)

Non

débit d'air max à 50 Pa

10056.7 m³/h

avec surveillance du débit volumétrique

Non

débit d'air max à 100Pa

9780.66 m³/h

avec télécommande sans fil

Non

hauteur utile

713 mm

quantité d'air à 250 Pa

8930.66 m³/h

débit d'air max. à 150 Pa

9501.66 m³/h

débit d'air max à 200Pa

9219.66 m³/h

débit d'air max à 250Pa

8930.66 m³/h

quantité d'air à 400 Pa

8003.66 m³/h

quantité d'air à 150 Pa

9501.66 m³/h

quantité d'air à 200 Pa

9219.66 m³/h

quantité d'air à 300 Pa

8633.66 m³/h

débit d'air max à 300Pa

8633.66 m³/h

volume d'air max. à 400 Pa

8003.66 m³/h

quantité d'air à 600 Pa

6451.57 m³/h

quantité d'air à 500 Pa

7292.57 m³/h

volume d'air max. à 500 Pa

7292.57 m³/h

volume d'air max. à 600 Pa

6451.57 m³/h
