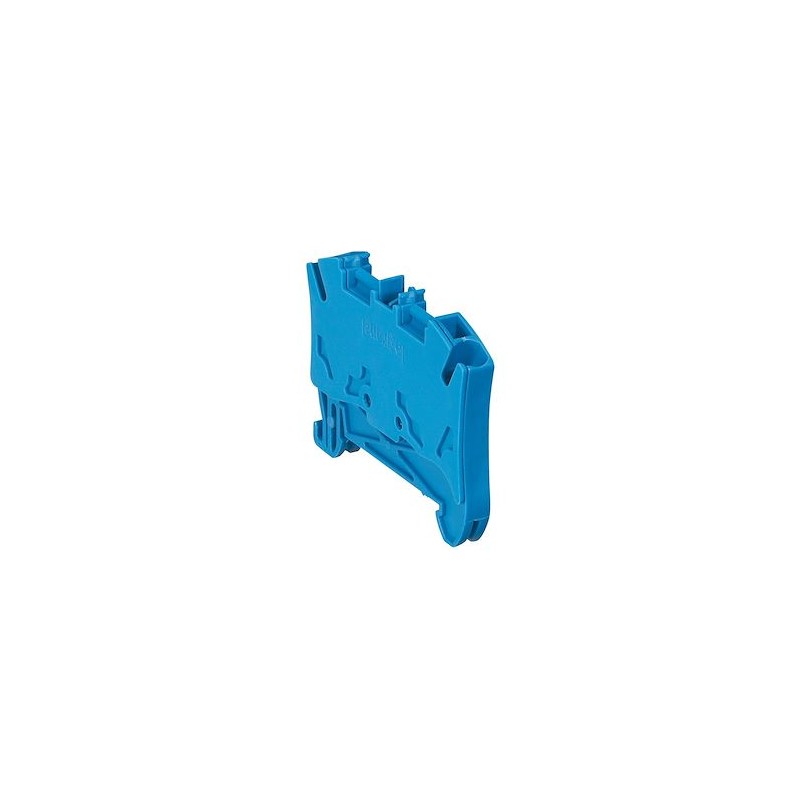

Bloc jonc Viking 3 à ressort - 1 jonc/2 conduct - 1entr/1sortie - bleu - pas 5
2,64 €
TTC
Bloc de jonction de passage connexion à ressort Viking 3 pour câble cuivre avec 1 jonction 2 conducteurs 1 entrée 1 sortie - section 4mm² - pas 5mm - bleu
Bloc 1 jonction de passage Viking3 connexion à ressort - 2 conducteurs - 1 entrée / 1 sortie
Section nominale : 4mm² - Pas : 5mm
Couleur : Bleu pour conducteur de neutre
Capacité :
- conducteur rigide : 0,5mm² à 6mm²- conducteur souple : 0,5mm² à 4mm² - conducteur souple avec embout : 0,5mm² à 2,5mm²
Pour rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm
Viking 3
Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d'un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
Bloc 1 jonction de passage Viking3 connexion à ressort - 2 conducteurs - 1 entrée / 1 sortie
Section nominale : 4mm² - Pas : 5mm
Couleur : Bleu pour conducteur de neutre
Capacité :
- conducteur rigide : 0,5mm² à 6mm²- conducteur souple : 0,5mm² à 4mm² - conducteur souple avec embout : 0,5mm² à 2,5mm²
Pour rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm
Viking 3
Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d'un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
Garanties sécurité
(à modifier dans le module "Réassurance")
Politique de livraison
(à modifier dans le module "Réassurance")
Politique retours
(à modifier dans le module "Réassurance")
| hauteur en cas de type de montage le plus bas possible | 42 mm |
|---|---|
| finition antidéflagrante 'Ex e' | Oui |
| courant assigné In | 32 A |
| position de raccordement | incliné |
| matériau du corps isolant | thermoplastique |
| Section de conducteur connectable multifilaire | 0.5...4 mm² |
| section de conducteur connectable à fil fin sans embout de câble | 0.5...6 mm² |
| section de conducteur connectable à fil fin avec embout de câble | 0.5...2.5 mm² |
| section de raccordement cable rigide | 0.5...6 mm² |
| étages reliés à l'intérieur | Non |
| nombre de positions de serrage par étage | 2 |
| nombre d'étages | 1 |
| finition raccordement électrique 2 | raccordement par borne à ressort |
| finition raccordement électrique 1 | raccordement par borne à ressort |
| plaque de fermeture requise | Oui |
| largeur/dimension | 5 mm |
| classe d'inflammabilité du matériau isolant selon UL 94 | V2 |
| température de fonctionnement | 40...-5 °C |
| longueur | 54 mm |
| Tension | 800 V |
| profondeur | 54 mm |
| hauteur | 42 mm |
| largeur | 5 mm |
| couleur | bleu |
| Type de pose | profilé chapeau 35 mm |
| Gamme | Viking 3 |
| Code Douane | 85389099 |
| Multiple de vente | 1 |
LEG037200
77 Produits
Fiche technique
- Réf Fab
- 037200
- Minimum (.P)
- 1.0
- Multiple (.P)
- 1.0
- Section de conducteur connectable multifilaire
- 0.5...4 mm²
- section de raccordement cable rigide
- 0.5...6 mm²
- Tension
- 800 V
- Gamme
- Viking 3
- Multiple de vente
- 1
- Code Douane
- 85389099
- couleur
- bleu
- Réf produit
- LEG037200
- longueur
- 54 mm
- largeur
- 5 mm
- Type de pose
- profilé chapeau 35 mm
- hauteur
- 42 mm
- profondeur
- 54 mm
- température de fonctionnement
- 40...-5 °C
- classe d'inflammabilité du matériau isolant selon UL 94
- V2
- finition antidéflagrante 'Ex e'
- Oui
- courant assigné In
- 32 A
- matériau du corps isolant
- thermoplastique
- section de conducteur connectable à fil fin sans embout de câble
- 0.5...6 mm²
- finition raccordement électrique 2
- raccordement par borne à ressort
- finition raccordement électrique 1
- raccordement par borne à ressort
- plaque de fermeture requise
- Oui
- position de raccordement
- incliné
- hauteur en cas de type de montage le plus bas possible
- 42 mm
- section de conducteur connectable à fil fin avec embout de câble
- 0.5...2.5 mm²
- étages reliés à l'intérieur
- Non
- nombre de positions de serrage par étage
- 2
- nombre d'étages
- 1
- largeur/dimension
- 5 mm
